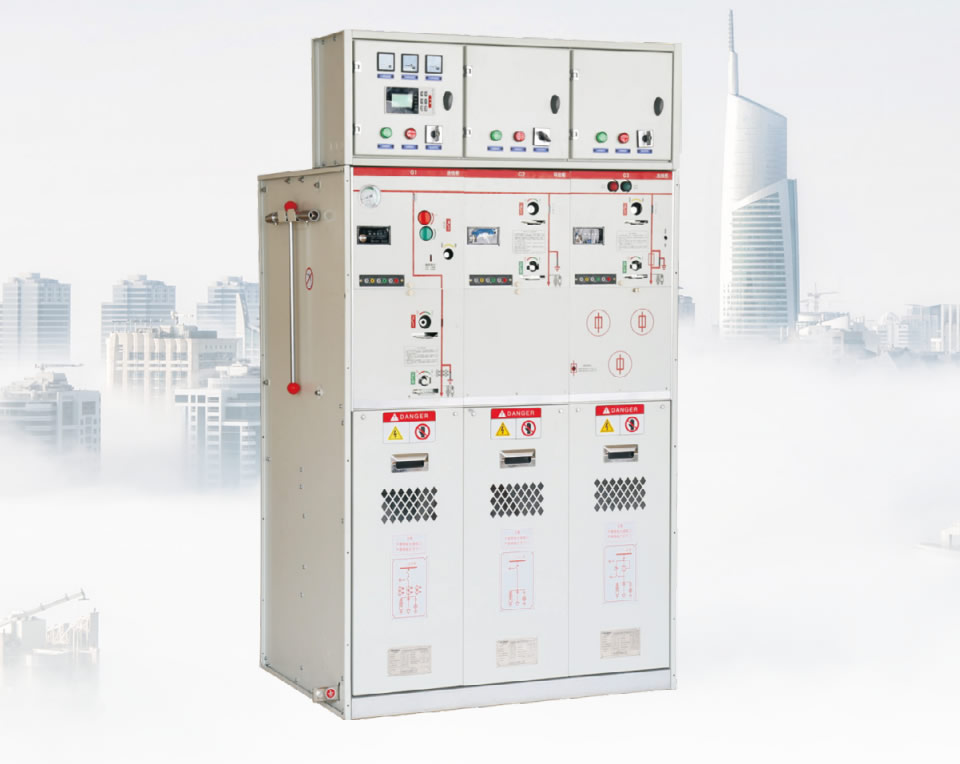

| 概述 ZTM6-12全封閉全絕緣金屬環網開關設備適用于額定電壓為12kV、額定頻率50Hz的三相交流電纜配電網的環網開關設備,主回路開關(負荷開關、斷路器) 引進德國IPT(艾比特)**電力技術有限公司技術,產品工藝秉承了德國制作工藝嚴謹、精密的優勢,所有部件均采用模塊化設計,配置及擴展方案靈活多變,產品結構緊湊,并具有完善的配網自動化方案,對線路進行控制、分段、重構、保護。特別適用于城市住宅小區、工業供電、大型公共建筑、開閉所、工商業區、 農村鄉鎮等供電負荷大、密度高的地區。使用**、不受氣候影響、安裝方便、節省地方、維修少、可靠性和利用率高。按需求可分為:單元式(單回路單氣箱)和共箱式(多回路共箱結構)。 |


| 00001. 正常環境條件 ZTM6 一般在正常的室內條件下運行 / 服務。 00001. 環境溫度 *高溫度+40℃ *高溫度(24小時平均)+35℃ *低溫度 -40℃
					●濕度 24小時測量≤95% 一個月測量≤90% 海拔高度≤1000米(標準充氣氣壓下)
					●顏色 側板和電纜室前蓋板 灰白 |
 | SF6氣體**壓力(20℃表壓)1.4bar 年泄露率≤0.2%/年 浸水試驗 水下施加 0.3bar 的壓力 24kV24 小時 燃弧試驗AFLR級 開關室25kA0.5s電纜室25kA0.5s ●防護等級 SF6氣室IP67 熔斷器筒IP67 開關柜外殼IP4X ●母線 開關柜內母線240mm2Cu 開關柜接地母線160mm2Cu 氣室不銹鋼殼厚度3.0mm |
|
 | 負荷開關 | 負荷開關熔斷器 | 真空斷路器 | |
| 額定電壓kV | 12 | 12 | 12 | |
| 額定電流A | 630 | 125 | 630 | |
| 工頻電壓kV(對地、相間/斷口) | 42/48 | 42/48 | 42/48 | |
| 雷電沖擊耐壓kV(對地、相間/斷口) | 75/85 | 75/85 | 75/85 | |
| 額定有功負載開斷電流A | 630 |
 | -- | |
| 額定閉環開斷電流A | 630 |
 | -- | |
| 5%額定有功負載開斷電流A | 31.5 |
 | -- | |
| 額定電纜充電開斷電流A | 25 | 25 | 25 | |
| 額定接地故障開斷電流A | 30 |
 | -- | |
| 額定故障條件下電纜充電開斷電流A | 17.4 |
 | -- | |
| 轉移電流A |
 | 1750 |
 | |
| 額定短路開斷電流kA | -- | 31.5 | 25 | |
| 額定短路開斷電流開斷次數 |
 |
 | 30 | |
| 額定短路關合電流峰值 kA | 50 | 80 | 63 | |
| (斷路器、負荷開關、接地開關) | ||||
|
 |
 |
 | ||
| 額定短時耐受電流、時間 kA/s | 主回路 / 隔離開關 | 20/4 |
 | 25/4 |
| 接地回路 | 17.4 |
 | 21.7/4 | |
| 額定峰值耐受電流 kA | 主回路 / 隔離開關 | 50 |
 | 63 |
| 接地回路 | 43.5 |
 | 5435 | |
| 機械壽命(次) | 10000 | 10000 | 10000 | |
| IP 防護(產品外殼 / 氣箱) |
 | IP41/IP67 |
 | |

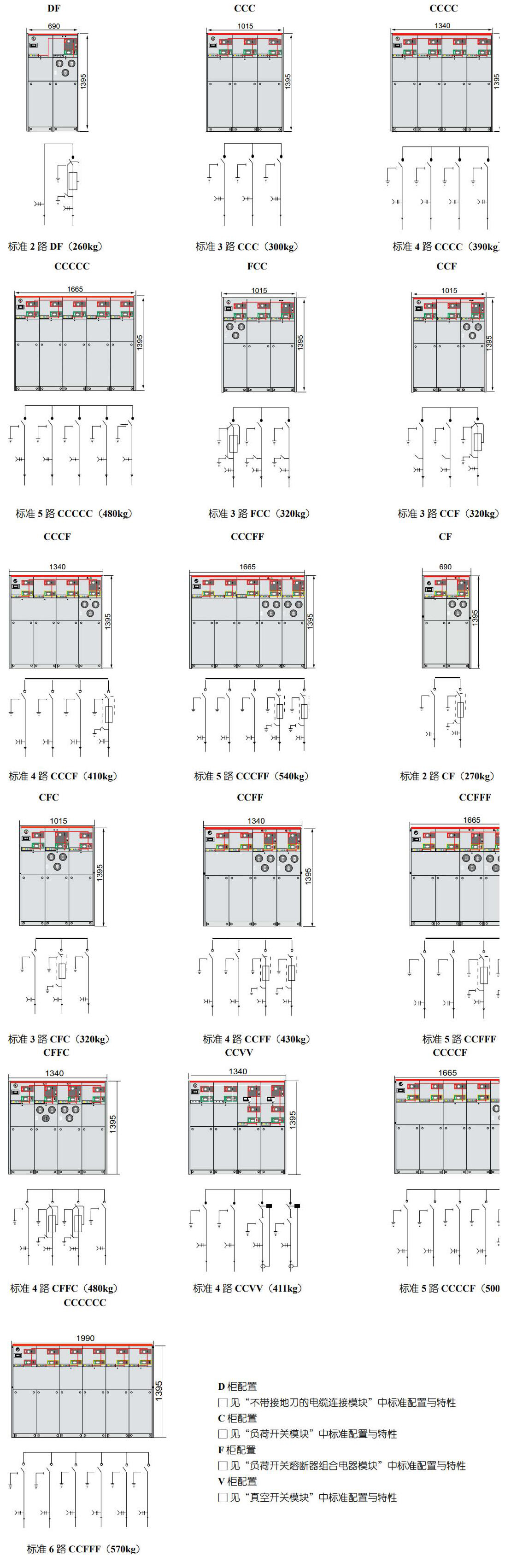

提供以下 16 種參考組合
